16MnCr5 (1.7131) Datenblatt – Eigenschaften, Zusammensetzung & Anwendung

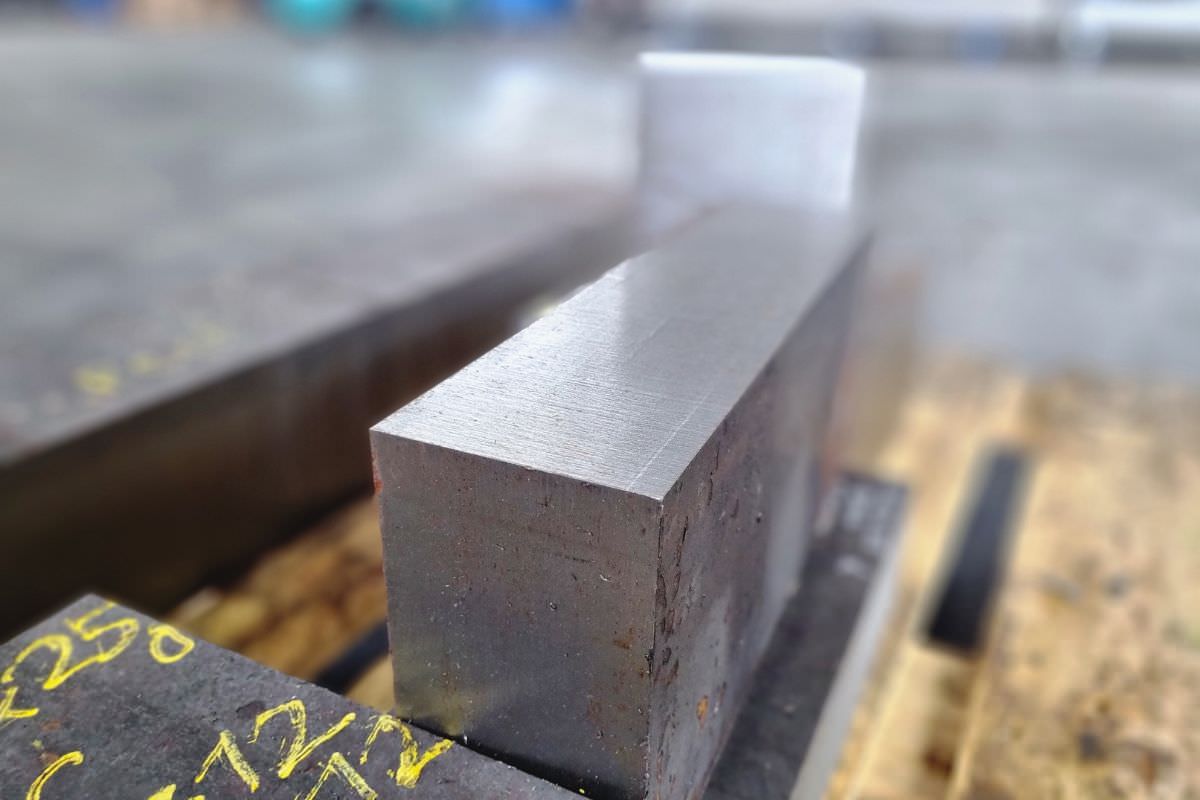

Was ist 16MnCr5?
Chemische Eigenschaften von 16MnCr5
Der Einsatzstahl 16MnCr5 ist ein Mangan-Chrom-legierter Werkstoff, der wichtige chemische Eigenschaften aufweist. Er zeichnet sich durch seine gute Festigkeit und Zähigkeit aus, was ihn besonders geeignet für Anwendungen macht, bei denen hohe Belastungen auftreten. Die Legierung enthält Kohlenstoff und Mangan, die zusammen mit anderen Elementen die Kernfestigkeit von 16MnCr5 verbessern.
Verwendung von 16MnCr5 als Einsatzstahl
16MnCr5 wird häufig in der Fertigung von Bauteilen eingesetzt, die hohe Festigkeit und Härte erfordern. Dank seiner Eigenschaften lässt sich der Stahl gut einsatzhärten, was ihm eine erhöhte Kernfestigkeit von 800 – 1.100 verleiht. Die Möglichkeit, das Material beim Härten auf eine spezifische Temperatur zu behandeln, macht es ideal für Anwendungen, bei denen eine harte Randschicht benötigt wird.
Was sind die Daten von 1.7131?
Chemische Zusammensetzung des Werkstoffs 1.7131
Der Werkstoff 1.7131, auch bekannt als 16MnCr5, weist eine spezifische chemische Zusammensetzung auf. Die Mangan-Chrom-Legierung in Verbindung mit anderen Elementen verleiht dem Stahl seine einzigartigen Eigenschaften, die für verschiedene Anwendungen entscheidend sind.
EN 10084 und die Bedeutung für 1.7131
Die Norm EN 10084 definiert die Anforderungen an Einsatzstähle wie 1.7131. Sie legt fest, welche Eigenschaften der Stahl haben muss, um den Anforderungen verschiedener Anwendungsbereiche gerecht zu werden. Die Kernfestigkeit von 1.7131 liegt im Bereich von 800 – 1.100, was ihn zu einem geeigneten Werkstoff für viele Anwendungen macht.
Kernfestigkeit von Stahl 1.7131
Die Kernfestigkeit von 1.7131 ist einer der entscheidenden Faktoren, die seine Verwendung als Einsatzstahl bestimmen. Durch gezieltes Legieren und Härten wird die Festigkeit des Materials optimiert, um den Anforderungen in verschiedenen Branchen gerecht zu werden.
Welche sind die häufigsten Anwendungen von Einsatzstahl?
Zahnräder und Einsatz von Stahl
Einsatzstähle wie 16MnCr5 werden oft für die Herstellung von Zahnrädern verwendet, da sie die erforderliche Härte und Zähigkeit aufweisen. Diese Eigenschaften sind entscheidend, um Zahnräder bei hohen Belastungen und Drehmomenten zuverlässig und langlebig zu machen.
Die Bedeutung von Zähigkeit und Mangan in Einsatzstählen
Die Zähigkeit von Einsatzstählen spielt eine wichtige Rolle, da sie deren Fähigkeit beeinflusst, Belastungen standzuhalten, ohne zu brechen. Der hohe Mangananteil in 16MnCr5 trägt dazu bei, die Zähigkeit des Stahls zu verbessern und ihn für Anwendungen in verschiedenen Branchen geeignet zu machen.
Einsatz von 16MnCr5 für spezifische Anwendungen
16MnCr5 wird in verschiedenen Branchen für spezifische Anwendungen eingesetzt, bei denen hohe Festigkeit, Härte und Zähigkeit gefordert sind. Die Möglichkeit, den Stahl gezielt zu härten und seine Kernfestigkeit zu optimieren, macht ihn vielseitig einsetzbar und zu einem wichtigen Werkstoff in der Metallverarbeitung.
Hochwertiger 16MnCr5 Einsatzstahl mit optimalen Eigenschaften
16MnCr5 (Werkstoffnummer 1.7131) ist ein mangan-chrom-legierter Einsatzstahl nach EN 10084, der durch seine außergewöhnliche Kombination aus Festigkeit, Zähigkeit und Einsatzhärtbarkeit überzeugt. Bei Jennerstahl erhalten Sie 16MnCr5 in verschiedenen Abmessungen und Qualitäten, wobei die Variante 16MnCr5+N besonders für anspruchsvolle Anwendungen geeignet ist. Dieser hochwertige 16MnCr5 Stahl erreicht eine Kernfestigkeit von 800-1.100 N/mm² und lässt sich durch gezielte Wärmebehandlung optimal einsatzhärten. Dank seiner chemischen Zusammensetzung mit Mangan und Chrom eignet sich 16MnCr5 ideal für die Fertigung von verschleißfesten Komponenten, Zahnrädern, Getrieben und Wellen im Maschinenbau und der Fahrzeugindustrie. Mit unserem umfangreichen Lager und der Möglichkeit individueller Sägezuschnitte stellen wir sicher, dass Sie 16MnCr5 Material in der gewünschten Form und Qualität erhalten – ohne Mindestbestellwert und mit kurzen Lieferzeiten.
Gerne stehen wir Ihnne für eine persönliche Beratung oder ein Gespräch über Ihr Projekt zur Verfügung.
Häufig gestellte Fragen zu 16MnCr5
Was ist Stahl 1.7131 (16MnCr5) und welche Daten sind im Datenblatt enthalten?
Stahl 1.7131, besser bekannt unter der Kurzbezeichnung 16MnCr5, ist ein niedriglegierter Einsatzstahl aus der Gruppe der Mangan-Chrom-Stähle nach DIN EN 10084. Er gehört zu den am häufigsten eingesetzten Einsatzstählen im Maschinen- und Fahrzeugbau. Das Datenblatt zu 16MnCr5 enthält in der Regel Angaben zur chemischen Zusammensetzung (Kohlenstoff, Silizium, Mangan, Phosphor, Schwefel, Chrom), zu den mechanischen Eigenschaften wie Zugfestigkeit, Streckgrenze und Bruchdehnung, zur Lieferhärte im weichgeglühten Zustand, zu empfohlenen Wärmebehandlungstemperaturen sowie zu verfügbaren Lieferformen und Abmessungen. Bei Jennerstahl erhalten Sie auf Anfrage das vollständige Werkszeugnis nach EN 10204 für jede Lieferung.
Welche chemische Zusammensetzung hat 16MnCr5?
Nach EN 10084 weist 16MnCr5 folgende Richtwerte in der chemischen Zusammensetzung auf: Kohlenstoff (C) 0,14–0,19 %, Silizium (Si) maximal 0,40 %, Mangan (Mn) 1,00–1,30 %, Phosphor (P) maximal 0,025 %, Schwefel (S) maximal 0,035 % und Chrom (Cr) 0,80–1,10 %. Die Kombination aus Mangan und Chrom sorgt für die typischen Eigenschaften des Werkstoffs und ermöglicht eine zuverlässige Einsatzhärtung.
Welche Anwendungsbereiche hat 16MnCr5?
16MnCr5 wird vor allem dort eingesetzt, wo Bauteile eine harte, verschleißfeste Oberfläche bei gleichzeitig zähem Kern benötigen. Typische Anwendungen sind Zahnräder, Wellen, Ritzel, Kolbenbolzen, Nockenwellen, Spindeln, Getriebebauteile sowie Buchsen und Bolzen. Besonders in der Automobilindustrie, im allgemeinen Maschinenbau, im Getriebebau und in der Landmaschinenfertigung ist 16MnCr5 ein Standardwerkstoff. Auch im Werkzeugbau findet er bei Bauteilen mit hoher Oberflächenbeanspruchung Verwendung.
Wie lässt sich 16MnCr5 einsatzhärten?
Die Einsatzhärtung von 16MnCr5 erfolgt in mehreren Schritten. Zunächst wird das Bauteil in einer kohlenstoffabgebenden Umgebung (Gasaufkohlung, Pulveraufkohlung oder Salzbad) bei Temperaturen zwischen etwa 880 °C und 980 °C aufgekohlt. Dabei reichert sich die Randschicht mit Kohlenstoff an. Anschließend folgt das Härten durch Abschrecken, häufig in Öl oder Polymer, gefolgt von einem Anlassen bei rund 150–200 °C. Das Ergebnis ist eine harte, verschleißfeste Randzone mit Oberflächenhärten von typischerweise 58–62 HRC bei einem zähen, weniger harten Kern. Die genauen Parameter sollten je nach Bauteilgeometrie und Anwendungsfall mit dem Wärmebehandler abgestimmt werden.
Was bedeutet es, dass das Material auf eine Behandlungstemperatur gebracht wird?
Unter Behandlungstemperatur versteht man diejenige Temperatur, auf die ein Werkstoff im Rahmen einer Wärmebehandlung erwärmt wird, um sein Gefüge und damit seine mechanischen Eigenschaften gezielt zu verändern. Bei 16MnCr5 gibt es je nach gewünschtem Ergebnis unterschiedliche Behandlungstemperaturen: Weichglühen erfolgt bei etwa 650–700 °C, Normalglühen bei rund 870–900 °C, Aufkohlen zwischen 880 und 980 °C, Härten meist zwischen 780 und 830 °C, und Anlassen bei 150–200 °C. Jede dieser Temperaturen löst im Stahl ein bestimmtes Gefügeverhalten aus, das für die Endeigenschaften entscheidend ist.
Welche Norm gilt für 16MnCr5 als Einsatzstahl?
16MnCr5 ist in der europäischen Norm DIN EN 10084 genormt, die die Anforderungen an Einsatzstähle regelt. Diese Norm definiert die chemische Zusammensetzung, die Lieferzustände, die zulässigen Toleranzen sowie die Prüfverfahren. Der Werkstoff wird in dieser Norm sowohl unter der Kurzbezeichnung 16MnCr5 als auch unter der Werkstoffnummer 1.7131 geführt. Für den Stahl in verschiedenen Lieferzuständen gelten zusätzlich Normen wie EN 10277 (Blankstahlerzeugnisse) oder EN 10083 für vergleichbare Vergütungsstähle.
Welcher Werkstoff ist äquivalent zu 1.7131?
Der Werkstoff 1.7131 entspricht in vielen Ländern vergleichbaren Einsatzstählen. Internationale Äquivalente sind unter anderem AISI/SAE 5115 in den USA, 16MC5 in Frankreich (AFNOR), 16MnCr5 nach BS in Großbritannien, SMnC420 in Japan (JIS) sowie ШХ15СГ in einigen osteuropäischen Normen. Beachten Sie, dass die Toleranzen und genauen Anforderungen zwischen den Normen leicht abweichen können – ein vollständiger 1:1-Ersatz ist daher immer im Einzelfall zu prüfen.
Was ist der Unterschied zwischen 16MnCr5 und 16MnCr5+N?
Der Zusatz „+N" bezeichnet den Lieferzustand „normalgeglüht". Während 16MnCr5 ohne Zusatz in unterschiedlichen Lieferzuständen verfügbar sein kann, weist 16MnCr5+N ein gleichmäßiges, feinkörniges Gefüge auf, das durch Normalglühen erzeugt wurde. Dieser Zustand bietet Vorteile bei der Zerspanung, sorgt für eine bessere Maßhaltigkeit bei der nachfolgenden Wärmebehandlung und reduziert innere Spannungen. Für viele präzise Anwendungen, insbesondere in der Zahnrad- und Getriebefertigung, wird daher die +N-Variante bevorzugt.
In welchen Lieferformen ist 16MnCr5 erhältlich?
16MnCr5 ist in zahlreichen Lieferformen verfügbar: als Rundstahl, Flachstahl, Vierkantstahl, Sechskantstahl, Blockmaterial sowie als Blech. Bei Jennerstahl bieten wir 16MnCr5 zusätzlich als kundenspezifischen Sägezuschnitt und Blockbandzuschnitt an – ohne Mindestbestellwert und mit kurzen Lieferzeiten. Sprechen Sie uns gerne auf Ihre gewünschten Abmessungen an, wir prüfen die Verfügbarkeit aus unserem Lager.
Wie lässt sich 16MnCr5 zerspanen?
16MnCr5 lässt sich im weichgeglühten Zustand gut bearbeiten. Die Zerspanbarkeit ist mit anderen Einsatzstählen vergleichbar und wird durch den niedrigen Kohlenstoffgehalt begünstigt. Drehen, Fräsen, Bohren und Sägen sind problemlos möglich. Für eine optimale Standzeit der Werkzeuge empfehlen sich Hartmetallwerkzeuge mit geeigneter Beschichtung sowie der Einsatz eines passenden Kühlschmierstoffs. Nach erfolgter Zerspanung wird das Bauteil üblicherweise einsatzgehärtet, um die finalen Festigkeits- und Verschleißeigenschaften zu erreichen.
Ist 16MnCr5 schweißbar?
16MnCr5 ist aufgrund seines niedrigen Kohlenstoffgehalts grundsätzlich schweißbar, allerdings mit Einschränkungen. Für das Schweißen sollten geeignete Verfahren wie MAG- oder WIG-Schweißen mit passenden Zusatzwerkstoffen gewählt werden. Bei größeren Querschnitten ist ein Vorwärmen empfehlenswert, um Spannungsrisse zu vermeiden. Wichtig: Wenn das Bauteil nach dem Schweißen einsatzgehärtet werden soll, müssen die Schweißnähte und Wärmeeinflusszonen besonders berücksichtigt werden, da sich dort das Aufkohlungsverhalten verändern kann.
